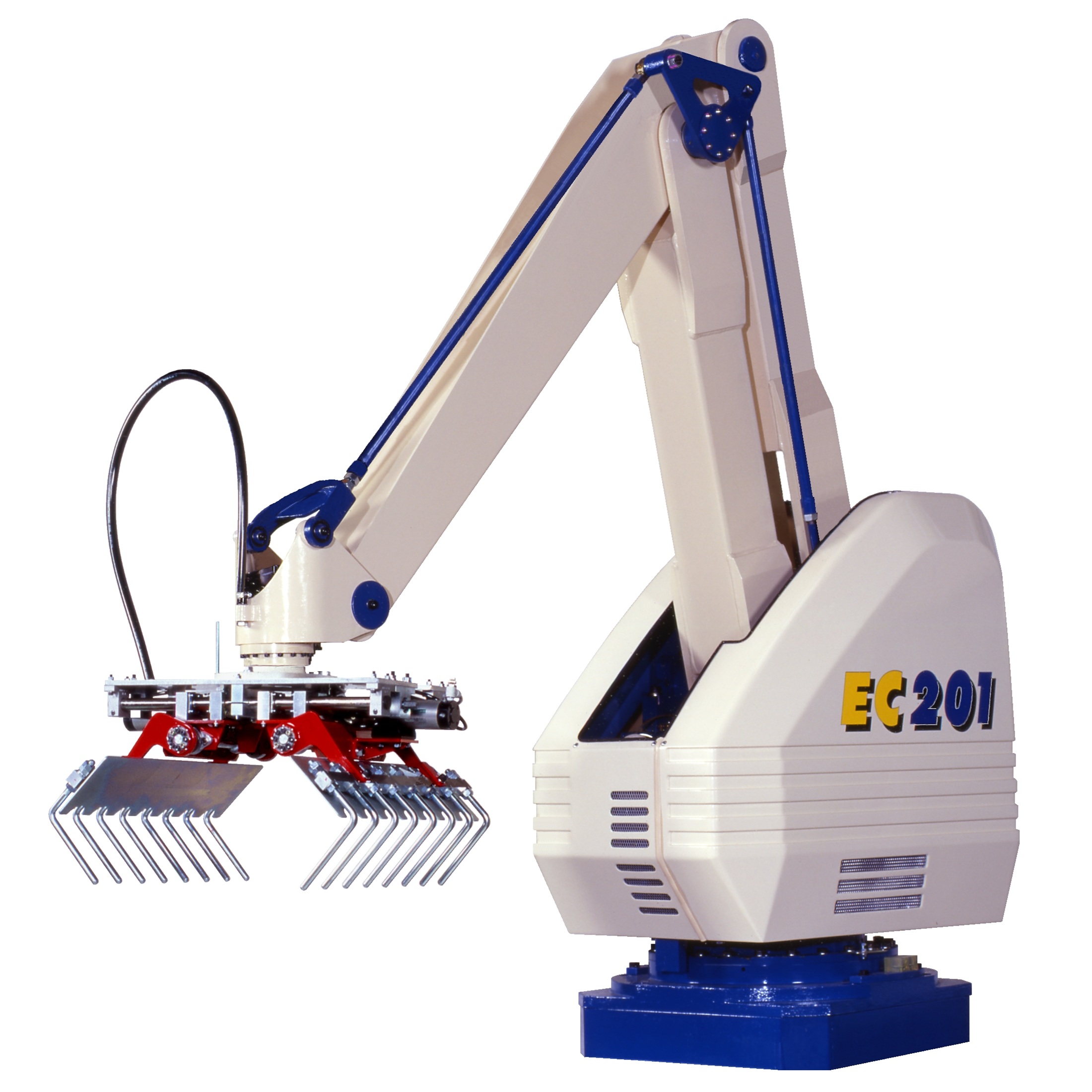

ロボットパレタイザ「フジエース」 EC-201
省スペース・省エネ対応型ロボットパレタイザ「フジエース」
主な特長
・ 省スペース設計
円筒座標型構造により、必要最小限の動作領域で設置可能。安全性も確保。
・ 多様な積付け対応
袋・箱・P箱・ダンボールシートなど、幅広い商品に対応。各種ハンドを取り揃え、最適なシステムを提案。
・ 高能力・広動作領域
最大処理能力1800回／時、最大可搬質量320kg（機種による）。
・ ティーチングレス機能搭載
標準装備で簡単操作。ティーチングペンダントも標準装備。
・ 豊富な実績とノウハウ
専門メーカーならではの信頼性と提案力。
主な仕様
| 型式 | EC-102 / EC-171 / EC-201 |
|---|---|
| 機構 | 多関節構造 |
| 動作形式 | 円筒座標形 |
| 最大可搬質量 （ハンド含む） |
EC-102：160kg EC-171：160kg EC-201：200kg |
| 最大処理能力 | EC-102：1200回/時 EC-171：1600回/時 EC-201：1800回/時 |
| 動作自由度 | 標準4軸自由度（オプションで追加可能） |
| 動作範囲 Z軸（上下） | EC-102：2300mm EC-171：2400mm EC-201：2300mm |
| 動作範囲 R軸（前後） | EC-102：1500mm EC-171：1600mm EC-201：1500mm |
| 動作範囲 θ軸（旋回） | 330° |
| 動作範囲 α軸（手首） | 330° |
| ティーチング記憶エリア | 標準120ブロック（10段×10ステップ） （オプションで追加可能） |
| 表示器 | 10.4インチ カラータッチパネル |
| ティーチングレス | 標準装備 |
| ティーチングペンダント | 標準装備 |
| 電源 | 200/220V 50/60Hz |
| 所要電気容量 | EC-102：3.5KVA EC-171：4.0KVA EC-201：6.5KVA |
| 圧気源 | 0.5MPa |
| 所要圧気容量 | EC-102：160Nl/min EC-171：225Nl/min EC-201：280Nl/min |
| 本体質量 （ハンド除く） |
EC-102：700kg EC-171：750kg EC-201：1150kg |
| 備考 | ※仕様は設置条件・レイアウトにより異なる場合があります。 ※最大可搬質量と最大処理能力は対応しません。 |
